Z-panel

Tutti coloro che utilizzano shelters conoscono il significato di Z-Panel.

In effetti mettere in comunicazione una “stanza” con il mondo esterno significa utilizzare un pannello per l’alimentazione, per estrarre o ricevere segnali via cavo in rame, in fibra ottica, senza pregiudicare le caratteristiche EMI/RFI o TEMPEST del sistema stesso.
So.ge.mi. srl ha realizzato, per alcuni impieghi particolari, una serie di Z-Panel con integrati filtri dati, rete e telefonici di nuova generazione, che uniscono il ridotto ingombro a caratteristiche di attenuazione paragonabili a quelle degli Z-Panel tradizionali con filtri esterni.

Principali caratteristiche degli Z-Panel Sogemi serie C808-10057:

• Ridotte dimensioni posteriori per l’impiego di filtri innovativi entrocontenuti
• Facilità di montaggio, smontaggio e manutenzione:
  1) La parte interna dello Z-Panel è provvista di connettori per il rapido collegamento con i cablaggi esistenti.

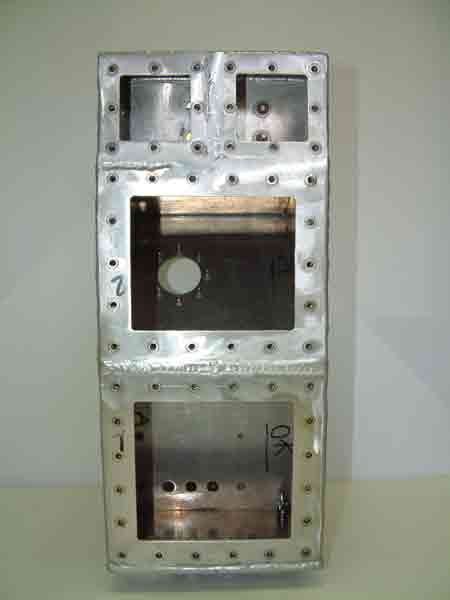

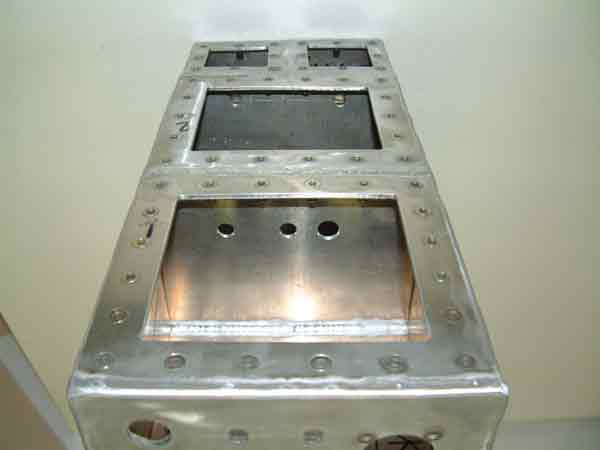

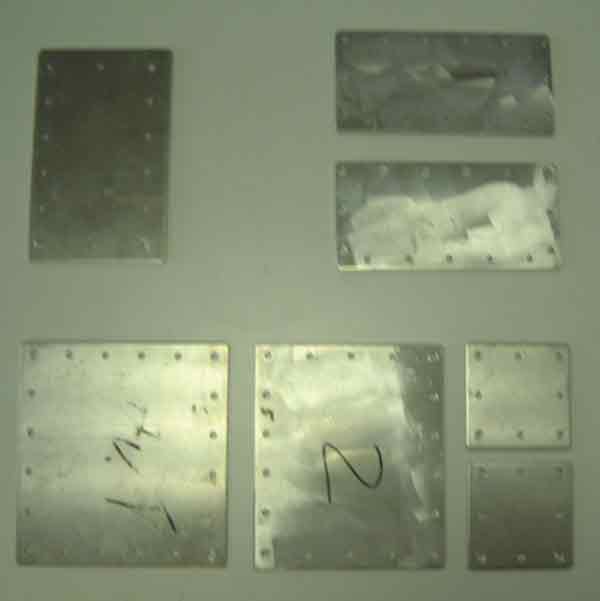

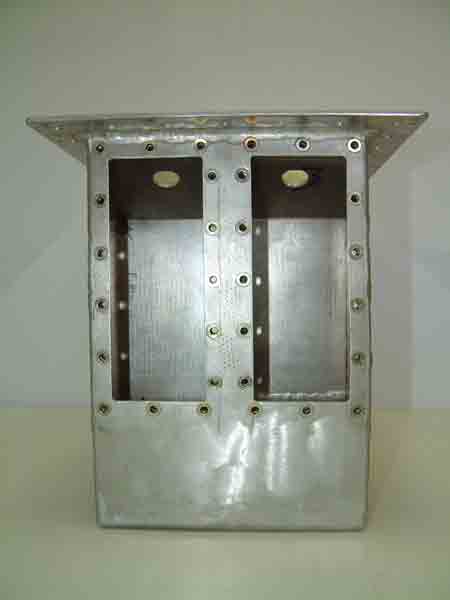

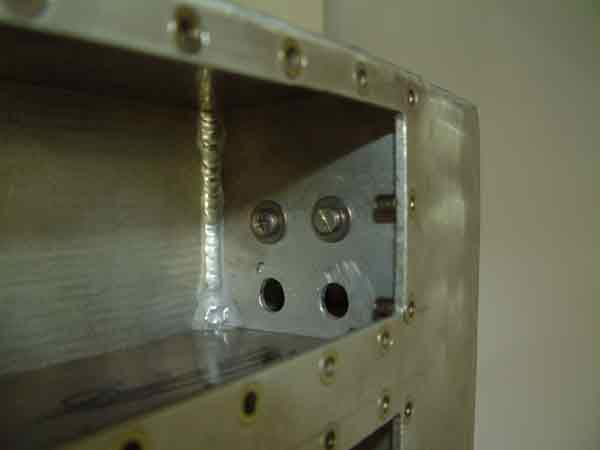

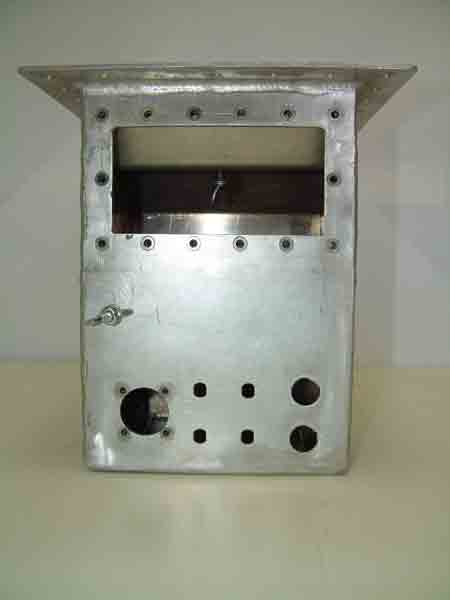

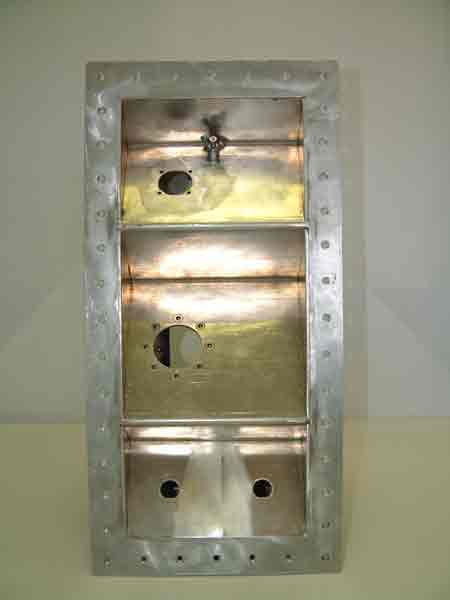

  2) Tutto lo Z-Panel è formato da pannelli schermati modulari che possono essere aperti per la sostituzione di parti o modifiche
• Collegamenti alle fibre ottiche passanti, o con connettori dedicati (multimodo o singolo modo)

Campi di utilizzo:

• Shelter EMI/RFI e Tempest
• Camere schermanti per comunicazioni COMSEC
• Unità di distruzione campale di segnali audio, video, fibra ottica
• PDU (power distribution units, sistemi di distribuzione alimentazione)

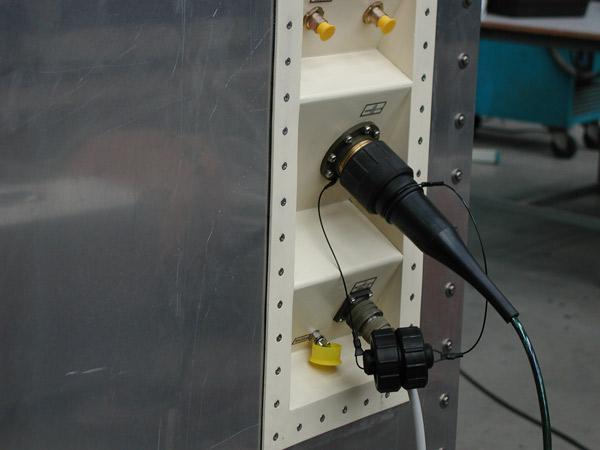

Interfacce disponibili:

• Alimentazioni AC o CC
  1) Tramite connettori a norma Mil-C 5015
  2) Tramite connettori a norma Mil M22992 classe L
  3) Tramite connettori CEE
• Dati
  1) Tramite connettori Mil-C-26482
  2) Tramite connettori M38999
  3) Tramite connettori dedicati
• Fibra ottica
  1) Connettori Multimodo S960 a 2, 4, 6, 8, 10 fibre (standard multimodo)
  2) Connettori Singolo Modo S900 a 2, 4 fibre (standard singolo modo)
  3) Connettori SC, ST
  4) Connettori D38999
• Telefonico
  Possibilità di avere all’interno dello Z-Panel un sistema Hang-up per la disconnessione della linea quando non in uso
