Rack componibili normalizzati

Espandibilità

Frequentemente nel corso di retrofit di sale telecomunicazioni, si è riscontrata la necessità di inserire o modificare le apparecchiature esistenti, con l'aggiunta di altre configurazioni. Tale necessità comportava spesso il dover cambiare il rack stesso di alloggiamento, qualora non fossero presenti "unit" libere.

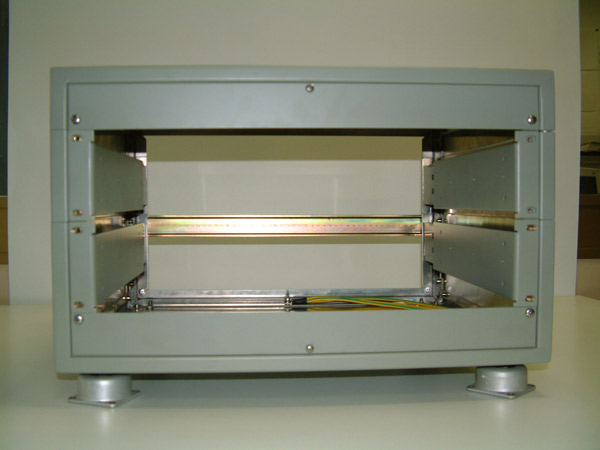

Con il sistema So.ge.mi serie 10019 invece, esiste la possibilità di configurare ed ampliare il rack nel corso degli allestimenti successivi, senza che questo determini ilcompleto smantellamento del rack esistente. Ciò è ottenuto con particolari unità di estensione che possono essere definite di volta in volta e che sono disponibili in una vasta varietà di altezze e profondità.

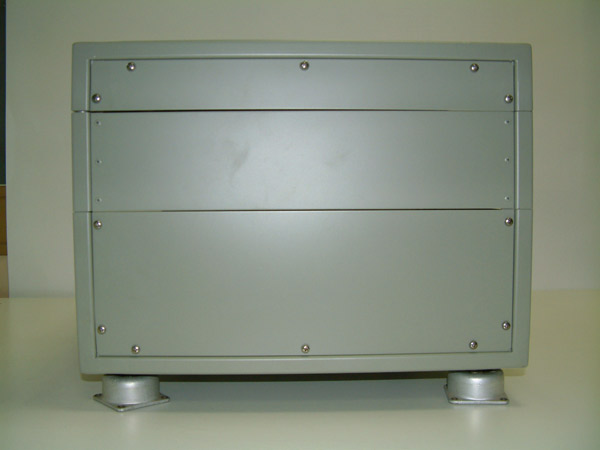

Queste unità di estensione possono essere fisicamente impilate una all'altra fino al raggiungimento delle dimensioni ottimali per la configurazione richiesta.
Sono ovviamente disponibili tutte le serie di supporti relativi alle più comuni apparecchiature di uso navale di telecomunicazione.

Generalità

I rack componibili della serie C808-10019 sono stati progettati espressamente perimpiego navale,dove è richiesta una grande flessibilità dimensionale per ottimizzarespazi, rapidità di installazione e modifica di impianti, senza dover sostituiretotalmente le strutture esistenti.
In particolare i rack So.Ge.Mi della serie 10019 sono stati appositamente realizzatiper ospitare apparecchiature di telecomunicazione che spesso hanno misure di pannello esterno non compatibili con i normali standard commerciali.

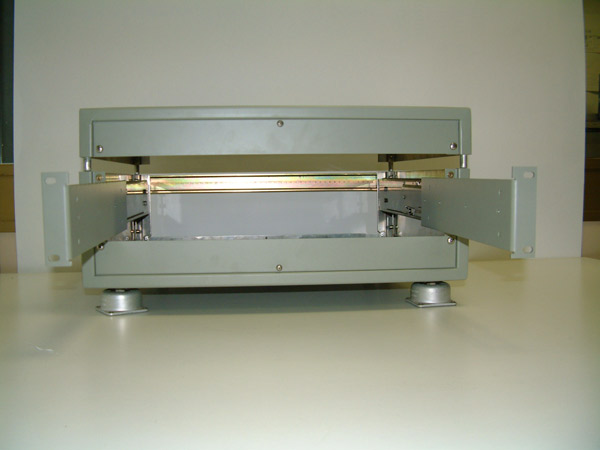

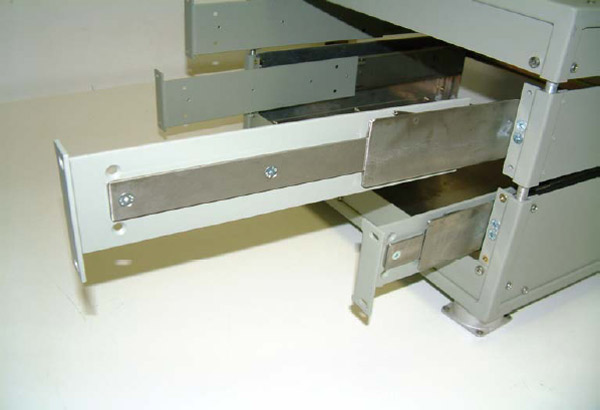

Sono state realizzate slitte di disegno innovativo che permettono il collegamento edil cablaggio delle apparecchiature dal frontale del rack, equipaggiate con i fori di fissaggio necessari al sostentamento delle apparecchiature. La particolareconformazione costruttiva non richiede l'impiego di grassi o lubrificanti per loscorrimento del sistema.
L'elongazione della slitta può essere determinatain sede di realizzazione del rack, qualora ci siano problemi di spazi frontali che non permettano la completaestrazione della slitta stessa.

Accessori

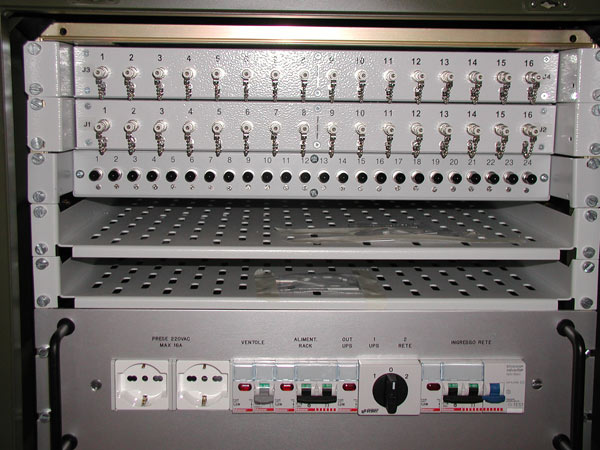

A corredo dei rack base può essere fornita una serie vasta di accessori per l'allestimento del rack stesso, quali precablaggi interni, kit di maniglie per l'estrazione degli apparati, sistemi di contenimento delle vibrazioni da inserire al di sotto o nel caso di realizzazioni che superino i 200cm in altezza anche sulla parete posteriore.
Considerando l'impiego del rack in ambienti con vibrazioni continue e di basso periodo, sono stati utilizzati nella struttura soltanto dadi filettati autoportanti, e particolari accorgimenti di giunzione.
La struttura del rack può essere realizzata in alluminio opportunamente passivato e verniciato,oppure in acciaio, ove non vi siano particolari problemi di peso.
La presente specifica è di uso descrittivo e generale. Riferirsi ai disegni della serie DRW-C808-10019 per i particolari costruttivi e per le dime di foratura pannelli frontali per le varie apparecchiature.
